MetraScan 3D

Oubliez les coûts innattendus, ainsi que les retards de production et d'homologation de pièces résultant d' une non-conformité avec le MetraScan 3D, le scanner 3D sur MMT optique portable de Creaform. Ce système permet la rétro-ingénierie et l'inspection dimensionnelle des outils de production, des gabarits, des ensembles, des sous-ensemble et des produits jusqu'à 3,5m avec une exactitude allant jusqu'à 0,064mm. La métrologie optique offre une exactitude de mesure insensible aux instabilités de l'environnement. Avec son volume de mesure extensible, sa vitesse incroyable, son exactitude en usine et des capacités impressionnantes sur tous les matériaux complexes, le MetraScan 3D est le système le plus complet du marché.

MetraScan 3d:

La solution de mesure 3D portable la plus flexible conçue pour une utilisation en usine



Nouveautés:

  • 1,5 x plus précis
  • 12x plus rapide avec 7 croix laser
  • 25% plus léger
  • Numérise tout type de matériau, même les surfaces noires, multicolores et réfléchissantes
  • Volume plus important de 16,6 m3
  • Conception robuste pour une bonne fiabilité en usine
  • Boutons multi-fonctions afin de faciliter l'interaction avec le logiciel

Scan 3D de surface complexe et réfléchissantes avec le MetraScan 3D:



LE HANDYSCAN VOUS INTÉRESSE?

CONTACTEZ-NOUS DÈS MAINTENANT ET L'UN DE NOS EXPERTS VOUS AIDERA À TROUVER LA SOLUTION PARFAITEMENT ADAPTÉES AUX BESOINS DE VOTRE ENTREPRISE.

Informations complémentaires

TRUaccuracy

  • Mesures de qualité métrologique : exactitude allant jusqu'à 0,030 mm, résolution jusqu'à 0,050 mm, répétabilité élevée et certificat traçable
  • Référencement dynamique : les réflecteurs optiques permettent de créer un système de référence verrouillé sur la pièce. Les utilisateurs peuvent donc déplacer l'objet comme ils le veulent au cours du processus de mesure
  • Performance volumétrique de 0,064 mm
  • Mesure exacte des pièces dont la taille est comprise entre 0,2 et 10 mètres
  • Pas de dérive de la précision dans le temps grâce à une procédure d'étalonnage simplifiée sur le terrain

trusimplicity

  • Pas de montage rigide nécessaire : la pièce et le système peuvent être déplacés librement et à tout moment au cours de la mesure
  • Numérisation 3D polyvalente : numérise tout type de matériau ou de couleur, même les surfaces noires, multicolores et brillantes
  • Volume de mesure facilement extensible et supérieur
  • Alignement automatique : les réflecteurs optiques permettent des inspections répétées sans réalignement
  • Fonctions de palpage facultatives en ajoutant HandyPROBE Next
  • Boutons multi-fonctions afin de faciliter l'interaction avec le logiciel
  • Courbe d'apprentissage rapide et utilisation intuitive

vitesse

  • Scanner 3D le plus rapide du marché : 12 fois plus rapide que le modèle précédent
  • Fréquence de mesure la plus élevée de tous les scanners laser : 480 000 mesures/s
  • Production de maillage automatique : fichiers prêts à l'emploi, directement en concluant l'acquisition
  • Intégration du flux de travail rapide : chemin le plus rapide à partir d'objets physiques jusqu'à votre flux de travail de conception ou d'inspection

truportability

  • Optimisé pour une utilisation en usine
  • Léger : poids inférieur à 1,38 kg
  • MMT portable : le système peut facilement être transporté à l'endroit où se trouve la pièce
  • Système de numérisation optique sans bras

LE SCANNER MetraSCAN 3D OFFRE DES MESURES DE HAUTE EXACTITUDE - DIRECTEMENT SUR LA LIGNE DE PRODUCTION

Inspection:

  • Analyse pièce-CAO
  • Inspection du premier article (FAI)
  • Inspection de la qualité des produits du fournisseur
  • Évaluation de la conformité des modèles 3D par rapport aux pièces d'origine ou aux outils de production
  • Évaluation de la conformité des pièces fabriquées par rapport aux pièces d'origine
  • Alignement
  • Certification de l'outillage

Rétro-Ingénierie:

VXELEMENTS : PLATEFORME LOGICIELLE ET SUITE D’APPLICATIONS 3D DE CREAFORM

Le scanner portable MetraSCAN 3D vient avec VXelements, le module sur lequel s'appuient toutes nos technologies de numérisation 3D et de mesure. Il combine tous les outils essentiels nécessaires au processus d'acquisition des données dans un environnement de travail convivial, simplifié et élégant. Ses capacités de visualisation en temps réel offrent une expérience de numérisation 3D à la fois simple et efficace, pour une productivité accrue sur site.

Vx inspect: Module d'inspection dimensionnelle

VXinspect™ est un logiciel d'inspection 3D performant et intuitif destiné aux fabricants qui réalisent des inspections du premier article (IPA) et des contrôles de la production. VXinspect comprend toutes les fonctionnalités requises pour créer une séquence de mesure, ce qui accroit l'efficacité lors du contrôle de plusieurs pièces. Un tableau centralisé intégré affiche toutes les informations que vous pouvez choisir d'exporter dans le rapport final. Comme d'autres modules du logiciel Creaform, VXinspect est directement intégré à VXelements™, la plateforme et la suite d’applications logicielles 3D de Creaform. Il permet d'intégrer facilement le palpage, la numérisation 3D et les mesures photogrammétriques afin de satisfaire les exigences industrielles de l'ensemble des applications de contrôle de la qualité.

L'association des technologies Creaform et de VXinspect offre un logiciel de métrologie adapté aux environnements en atelier. Grâce à son interface intuitive, c'est la meilleure solution pour toutes les étapes d'inspection qui ne fait pas de compromis sur la qualité des mesures et les exigences de tolérancement dimensionnel et géométrique (GD&T).



vx model: module de transfert de données de numérisation 3D vers un logiciel de cao

VXmodel est un logiciel de post-traitement qui s'intègre directement dans VXelements et permet de mettre au point les données de la numérisation 3D afin de les utiliser directement dans un logiciel d'impression 3D ou CAO. VXmodel simplifie et accélère le passage de la numérisation 3D à votre environnement CAO ou d’impression 3D.

Tout indiqué pour accompagner les scanners 3D de Creaform, VXmodel est simple, performant et offre toutes les fonctionnalités nécessaires et complémentaires à votre logiciel de CAO, lequel comprend déjà tout le nécessaire pour la conception et à la modélisation 3D. VXmodel offre ainsi les outils facilitant et accélérant l’intégration des données de numérisation 3D à votre processus de conception.



POSTE DE TRAVAIL ET SUPPORT D'ATELIER CREAFORM

Poste de travail et support d'atelier Creaform

Le poste de travail d'atelier Creaform est conçu pour faciliter la mobilité dans l'usine et augmenter la fiabilité en protégeant vos systèmes de numérisation et de palpage en fonctionnement ou stockés (deux supports avec capteurs C-Track peuvent être intégrés au poste de travail).

Le support d'atelier C-Track Creaform est disponible en version autonome ou en package avec le poste de travail. Il améliore la stabilité du capteur C-Track et facilite la mobilité autour de la pièce lorsque l'appareil est en fonctionnement.

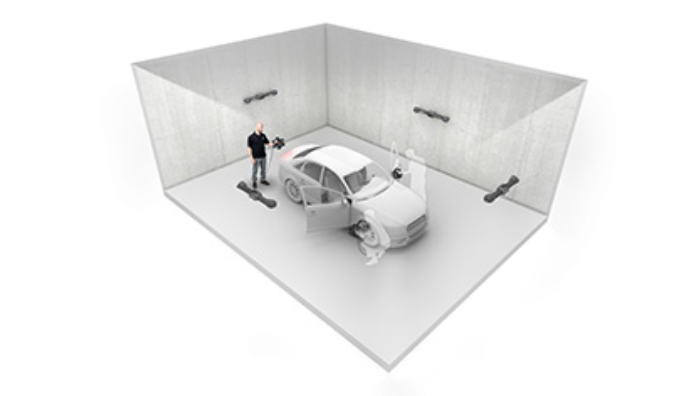

LABORATOIRE DE MÉTROLOGIE VIRTUEL

Profitez pleinement de la fonctionnalité C-Link en connectant jusqu'à 4 capteurs C-Track dans un seul réseau pour créer un laboratoire de métrologie virtuel. Cette solution d'inspection dimensionnelle conçue pour des applications de laboratoire de métrologie permet d'effectuer sans interruption des opérations de numérisation 3D et de palpage, sans devoir déplacer le capteur optique C-Track.

MAXSHOT 3D

Maxshot 3D

Le système de mesure optique portable MaxSHOT 3D est un produit complémentaire qui fournit des données précises et une photogrammétrie rapide pour la large gamme d'applications que géraient déjà les technologies Creaform, en particulier lorsqu'il s'agit de pièces plus volumineuses.
